Erdkabel zur Garage: Strom für die Wallbox verlegen

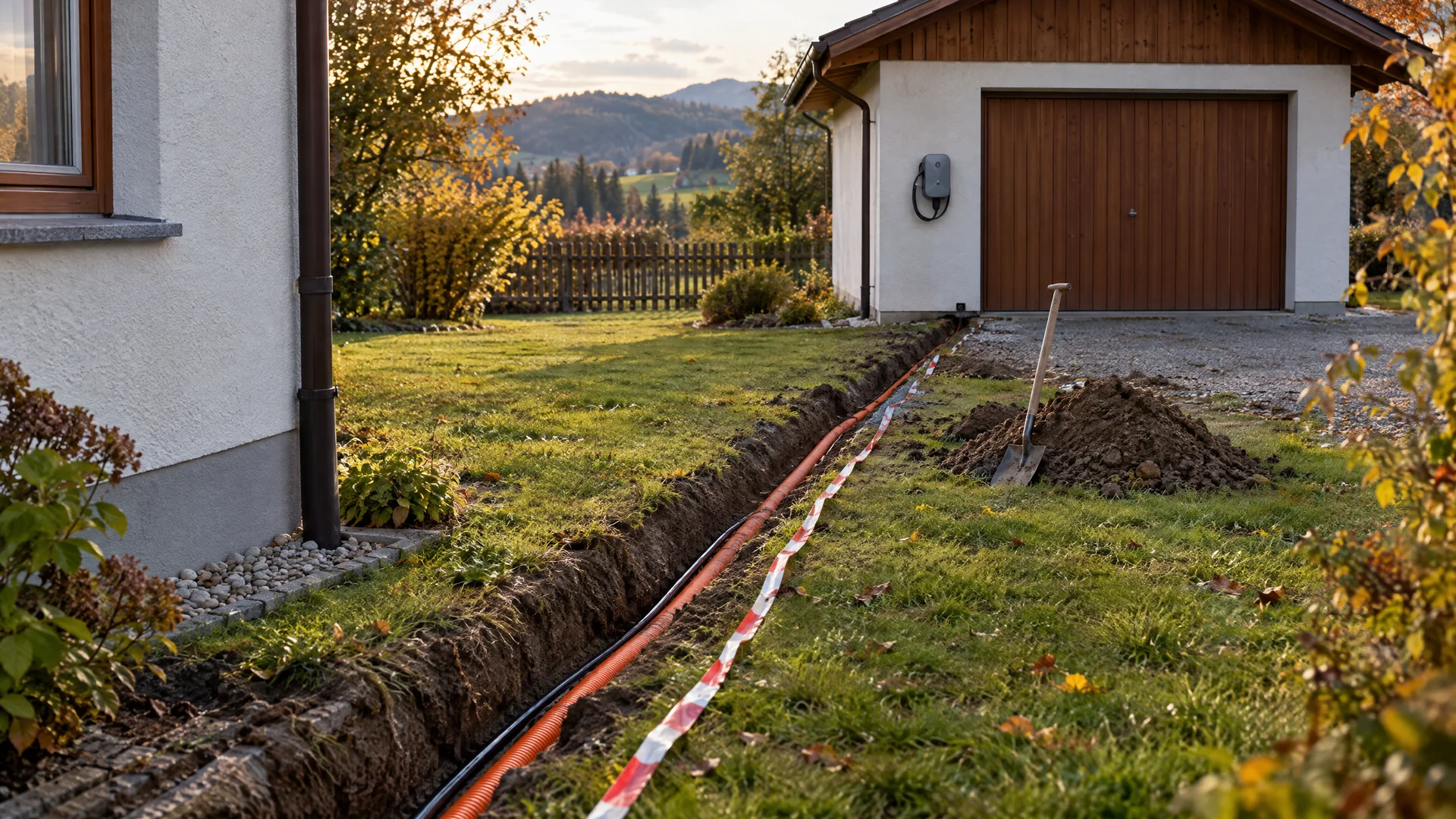

Deine Garage steht nicht am Haus, sondern ein paar Meter entfernt im Garten? Dann kommt der Strom für die Wallbox häufig über ein Erdkabel: Der Elektriker zieht eine eigene Leitung vom Verteiler im Haus durch einen Graben bis zur Garage oder zum Carport. Das ist technisch Routine, kann eine Wallbox-Installation aber deutlich verteuern. Die Erdarbeiten hängen stark von Strecke, Boden und Oberfläche ab und sind deshalb in unserer Kostenübersicht nicht enthalten. Dazu kommt die Leitung selbst, laut unserer Kostenübersicht €15 bis €25 pro Meter.

Die gute Nachricht: Mit etwas Planung lässt sich viel davon steuern. Wer den Graben nach Absprache selbst aushebt, ein Leerrohr mitverlegt und die Route klug wählt, spart Geld und hat später Reserven für eine PV-Anlage am Garagendach oder eine zweite Wallbox. In diesem Ratgeber erfährst du, wie das Erdkabel zur Garage abläuft, welche Leitung in den Boden gehört, was du selbst übernehmen kannst und was der Elektrobetrieb macht, und mit welchen Kosten du rechnen solltest. Am Ende findest du eine Beispielrechnung für 20 Meter Strecke und Antworten auf typische Fragen aus der Praxis.

Kurz-Antwort: Erdkabel zur Garage in 6 Punkten

Frage	Antwort
Braucht die Wallbox eine eigene Leitung?	Ja, laut Leitfaden der Landesinnung braucht jeder Ladepunkt einen eigenen Stromkreis und ein eigenes Überstromschutzorgan
Wie viele Adern?	Die Zuleitung ist laut Leitfaden der Landesinnung immer fünfpolig auszuführen
Was kosten die Erdarbeiten?	Das hängt von Strecke, Boden und Oberfläche ab. Lass sie dir im Angebot getrennt ausweisen
Was kostet die Leitung?	€15 bis €25 pro Meter laut unserer Kostenübersicht
Kann ich selbst graben?	Den Graben nach Absprache ja. Kabel und Anschluss macht der Elektrobetrieb
Lohnt ein Leerrohr?	Ja: Es schützt das Kabel und lässt Platz für Datenleitung, PV oder zweite Wallbox

Faustregel: Je länger die Strecke und je mehr Pflaster dazwischen liegt, desto mehr lohnt es sich, die Route vorher mit dem Elektriker abzugehen.

Wann braucht die Wallbox ein Erdkabel?

Ein Erdkabel kommt ins Spiel, wenn die Wallbox an einem Gebäude hängt, das keine eigene, ausreichend starke Stromversorgung hat. Zum Beispiel:

• Freistehende Garage am Ende der Einfahrt, nur mit einer alten Leitung für Licht und Torantrieb
• Carport neben dem Haus, aber durch Weg oder Rasen getrennt
• Stellplatz an der Grundstücksgrenze, an dem die Wallbox auf einer Stele steht
• Nebengebäude wie Stadel oder Werkstatt, in dem das Auto parkt

Endet das Erdkabel nicht an einer Garage, sondern an einer freistehenden Säule, findest du Fundament und Schutz im Ratgeber Wallbox-Standsäule.

Die vorhandene Leitung zur Garage reicht dafür häufig nicht. Sie ist oft nur einphasig ausgeführt, hat einen zu kleinen Querschnitt oder versorgt schon andere Verbraucher. Der technische Leitfaden der Landesinnung der Elektrotechniker in Niederösterreich hält fest, dass für jeden Ladepunkt ein eigener Stromkreis und ein eigenes Überstromschutzorgan nötig sind, und dass die Zuleitung immer fünfpolig auszuführen ist. Eine bestehende Garagenleitung mitzubenutzen ist damit in aller Regel keine Option.

Ob überhaupt ein Starkstromanschluss nötig ist, hängt von der Ladeleistung ab. Einphasig sind bis 3,7 kW möglich (230 V, 16 A), mehr dazu in unserem Ratgeber Wallbox ohne Starkstrom. Für 11 kW braucht die Wallbox eine dreiphasige Zuleitung: Fronius gibt für den Wattpilot Home 11 J zum Beispiel einphasig höchstens 3.680 W an, dreiphasig 11 kW.

Der Ablauf: Vom Verteiler bis zur Wallbox in der Garage

1. Route und Leistung klären

Vor dem ersten Spatenstich steht der Besuch des Elektrikers. Er prüft den Verteiler im Haus, die Anschlussleistung und die technischen Voraussetzungen und legt fest, wo die Leitung das Haus verlässt und wo sie in die Garage eintritt. Je kürzer und gerader die Strecke, desto günstiger.

2. Leitungsauskunft einholen

Bevor du gräbst, musst du wissen, was schon im Boden liegt: Wasserleitung, Gasleitung, Kanal, Hausanschlusskabel, Glasfaser. Über die Lage ihrer Leitungen geben Netzbetreiber Auskunft, Netz Oberösterreich zum Beispiel über eine eigene Leitungsauskunft. Leitungen auf deinem eigenen Grundstück, etwa zur Gartenbeleuchtung, kennst am besten du selbst: Pläne vom Hausbau helfen. Eine angegrabene Gas- oder Stromleitung ist gefährlich.

3. Graben ausheben

Der Graben muss so tief sein, dass das Kabel vor Beschädigung geschützt ist. Verlegungstiefe, Ausführung des Grabens, Bettung sowie Kreuzungen und Näherungen zu anderen Leitungen regelt in Österreich die Norm OVE E 8120 für die Verlegung von Energiekabeln. Dein Elektriker sagt dir vorab, wie tief und wie breit er den Graben braucht. Gräbst du selbst, halte dich genau an diese Vorgabe.

4. Kabel und Leerrohr einlegen

Das Erdkabel liegt entweder direkt in einer Bettung im Graben oder in einem Kabelschutzrohr (Leerrohr); beides behandelt die OVE E 8120. Darüber kommt ein Trassenwarnband, das beim späteren Graben auf das Kabel hinweist. Lass den Elektriker das Kabel im offenen Graben kontrollieren, bevor zugeschüttet wird.

5. Hauseinführung und Garage

Wo das Kabel ins Haus und in die Garage eintritt, braucht es je einen Wanddurchbruch mit dichter Einführung. Laut unserer Kostenübersicht kostet ein Durchbruch €80 bis €150. Für Anschlussleitungen im Freien verlangt der WKO-Leitfaden UV-stabilisierte Leitungen, Rohre oder Schutzschläuche.

6. Anschluss, Prüfung, Anmeldung

Zum Schluss schließt der Elektriker die Wallbox an, setzt Leitungsschutzschalter und Fehlerstromschutz, misst die Anlage durch und kümmert sich um die Meldung beim Netzbetreiber. Wie die Anmeldung je nach Netzgebiet läuft, liest du in unserer Anleitung zur Netzbetreiber-Anmeldung.

Welche Leitung kommt in den Boden?

Für Leitungen im Erdreich braucht es ein Kabel, das für die Verlegung in Erde vorgesehen ist, zum Beispiel ein NYY-J: Der Hersteller Waskönig+Walter nennt es für die feste Verlegung in Innenräumen, im Freien und in Erde. Die normale Installationsleitung NYM-J, wie sie im Haus unter Putz liegt, ist laut demselben Hersteller nicht für das Erdreich gedacht.

Wie dick das Kabel sein muss, hängt von drei Dingen ab:

1. Ladeleistung: Mehr Ladeleistung bedeutet mehr Strom in der Leitung und damit einen größeren Querschnitt.
2. Länge der Strecke: Je länger die Leitung, desto größer der Spannungsfall. Bei langen Strecken kann deshalb ein größerer Querschnitt nötig sein.
3. Absicherung und Verlegeart: Für den Querschnitt der Zuleitung verweist der Leitfaden der Landesinnung auf eine Tabelle in den Technischen Anschlussbedingungen (TAEV).

Du musst das nicht selbst berechnen. Wichtig ist nur: Lass dir den Querschnitt im Angebot nennen. Wer den Querschnitt gleich für 22 kW auslegen lässt, braucht für einen späteren Wechsel von 11 auf 22 kW keinen neuen Graben. Ob das sinnvoll ist, klärt unser Vergleich 11 kW oder 22 kW.

Datenleitung gleich mitverlegen

Der WKO-Leitfaden nennt in seiner Checkliste für Elektriker, eine Datenleitung (zum Beispiel ein Netzwerkkabel) vom Ladepunkt zum Zählerverteiler mitzuverlegen und eventuell eine Leerverrohrung vorzusehen, um für künftige smarte Tarife vorzusorgen. Damit kann die Wallbox später mit Lastmanagement, PV-Überschussladen oder einem dynamischen Tarif zusammenarbeiten, ohne dass du auf ein schwaches WLAN in der Garage angewiesen bist. Im offenen Graben kostet das wenig, nachträglich bedeutet es ohne Leerrohr einen neuen Graben.

Kosten: Was das Erdkabel zur Garage wirklich kostet

Die Werte stammen aus unserer Kostenübersicht zur Wallbox-Installation und sind Richtwerte inklusive MwSt., keine Festpreise. Die Erdarbeiten sind darin nicht enthalten, weil sie zu stark von Strecke, Boden und Oberfläche abhängen.

Posten	Richtwert
Leitung pro Meter	€15 bis €25
Wanddurchbruch je Stück	€80 bis €150
FI-Schutzschalter Typ B (falls nötig)	€200 bis €350
Arbeitszeit Elektriker	€500 bis €900
Wallbox 11 kW	€700 bis €1.300
Erdarbeiten	nach Angebot

Beispielrechnung: 20 Meter Rasen bis zur Garage

Angenommen, eine Familie im Mühlviertel parkt in einer freistehenden Garage, 20 Meter vom Haus entfernt. Dazwischen liegt nur Rasen. Mit den Wegen im Haus und in der Garage sind es 25 Meter Leitung. Gerechnet mit den Werten unserer Kostenübersicht:

Posten	von	bis
Wallbox 11 kW	€700	€1.300
Leitung 25 m	€375	€625
2 Wanddurchbrüche	€160	€300
FI-Schutzschalter Typ B	€200	€350
Arbeitszeit Elektriker	€500	€900
Summe ohne Erdarbeiten	€1.935	€3.475

Die Erdarbeiten kommen nach Angebot dazu. Hebt die Familie den Graben selbst aus, sinkt dieser Posten. Liegt statt Rasen eine gepflasterte Einfahrt dazwischen, wird er deutlich teurer, weil Pflaster aufgenommen und wieder verlegt werden muss.

Szenario: Carport direkt neben dem Haus

Steht der Carport nur drei bis fünf Meter vom Haus entfernt, reicht oft eine kurze Grabung oder die Leitung läuft geschützt an der Fassade entlang. Hier bleibt der Aufpreis gegenüber einer Wallbox direkt am Haus klein. Welcher Standort am Grundstück insgesamt am günstigsten ist, vergleicht unser Ratgeber Garage, Carport oder Außenwand.

Eigenleistung: Was du selbst übernehmen kannst

Der Graben ist der Teil, an dem du als Laie am meisten sparen kannst. Nach Absprache mit dem Elektriker kannst du übernehmen:

• Graben ausheben nach Vorgabe des Elektrikers (Tiefe, Breite, Route)
• Sandbett und Zuschütten, nachdem der Elektriker das Kabel abgenommen hat
• Pflaster aufnehmen und wieder verlegen
• Leerrohr einlegen, wenn der Elektriker zustimmt und es das passende Rohr ist

Kabel einziehen und anschließen, Arbeiten im Verteiler, Montage und Inbetriebnahme der Wallbox gehören in die Hand eines berechtigten Elektrobetriebs. Laut Leitfaden der Wirtschaftskammer Wien muss der Anschluss einer Ladestation an das öffentliche Netz von einem berechtigten Elektrogewerbebetrieb erfolgen. Der Leitfaden der Landesinnung in Niederösterreich verlangt bei der Inbetriebnahme ein Prüfprotokoll nach OVE E 8101. Die Meldung beim Netzbetreiber kann der Elektriker für dich übernehmen.

Tipp: Sprich die Eigenleistung beim ersten Termin offen an und kläre, ob der Betrieb den Graben vor dem Einlegen sehen will. Das gehört dann ins Angebot.

Leerrohr: Die günstigste Zukunftsversicherung

Wenn der Graben offen ist, kostet ein zusätzliches Leerrohr wenig. Drei Gründe dafür:

1. Kabeltausch ohne Graben: Willst du später auf 22 kW oder eine zweite Wallbox umsteigen, zieht der Elektriker ein neues Kabel durch das Rohr.
2. PV am Garagendach: Eine Photovoltaikanlage auf der Garage braucht eine eigene Leitung zum Haus. Mit Leerrohr ist sie schnell verlegt. Wie PV und Wallbox zusammenspielen, zeigt unser Ratgeber PV-Anlage und Wallbox kombinieren.
3. Datenleitung, Licht, Torantrieb: Alles, was in der Garage später Strom oder Netzwerk braucht, findet Platz.

Wer gerade baut, plant das am besten von Anfang an mit, siehe Wallbox im Neubau vorbereiten.

Förderung: Was es für die Installation noch gibt

Die Bundesförderung für private Wallboxen wurde vorzeitig beendet, ein Nachfolgeprogramm ist derzeit nicht angekündigt. Einige Länder fördern weiter. In der Steiermark gibt es höchstens 30 % der anrechenbaren Investitionskosten, maximal €300. Das Burgenland fördert 30 % der Kosten, höchstens €300. Beide verlangen die Installation durch ein befugtes Elektrounternehmen. Was in deinem Bundesland gilt, findest du in unserer Übersicht zur Wallbox-Förderung. Lass dir die Erdarbeiten im Angebot sauber ausweisen, dann siehst du, wofür du zahlst.

Häufige Fragen zum Erdkabel für die Wallbox

Wie tief muss das Erdkabel zur Garage liegen?

Die Verlegungstiefe, die Ausführung des Grabens und die Bettung regelt die Norm OVE E 8120. Dein Elektriker legt die Tiefe für dein Grundstück fest. Für Kabel unterhalb von Verkehrsflächen enthält die Norm einen eigenen Abschnitt; sag ihm deshalb, wenn die Strecke unter einer Einfahrt verläuft.

Kann ich die alte Leitung zur Garage für die Wallbox nutzen?

In aller Regel nicht. Laut Leitfaden der Landesinnung braucht jeder Ladepunkt einen eigenen Stromkreis mit eigenem Überstromschutzorgan und eine fünfpolige Zuleitung. Alte Garagenleitungen sind oft einphasig oder zu dünn.

Wie viel kostet ein Erdkabel pro Meter?

Laut unserer Kostenübersicht rund €15 bis €25 pro Meter Leitung. Die Erdarbeiten kommen nach Angebot dazu; sie hängen von Strecke, Boden und Oberfläche ab.

Kann ich den Graben für die Wallbox selbst ausheben?

Ja, nach Absprache mit dem Elektriker: Er gibt Tiefe, Breite und Route vor, du gräbst und schüttest später wieder zu. Kabel verlegen und anschließen macht der Elektrobetrieb.

Braucht die Garage einen eigenen Verteiler?

Nicht zwingend. Häufig wird die Wallbox direkt aus dem Hausverteiler versorgt. Sollen in der Garage weitere Verbraucher dazukommen, zum Beispiel Steckdosen, Licht oder eine PV-Anlage, kann ein kleiner Unterverteiler in der Garage sinnvoll sein. Das entscheidet der Elektriker.

Muss ich die Wallbox in der freistehenden Garage anmelden?

Ja. Eine 11-kW-Wallbox liegt über 3,68 kVA, und laut Leitfaden der Wirtschaftskammer Wien besteht für alle Ladepunkte ab 3,68 kVA eine Meldepflicht beim Netzbetreiber. Die Wiener Netze prüfen jede gemeldete E-Ladestation und geben sie frei, erst danach darf sie in Betrieb gehen. Die Meldung kann der Elektriker für dich übernehmen. Ob die Garage freisteht, ändert daran nichts.

Was ist mit einer Erdung in der Garage?

Bei Außenaufstellung verlangt der Leitfaden der Landesinnung, auf Blitzschutz bzw. eine blitzstromfähige Erdung zu achten. Ob die freistehende Garage eine eigene Erdungsanlage oder eine Anbindung an die Erdung des Hauses braucht, entscheidet der Elektriker. Laut unserer Kostenübersicht kostet eine Erdungsanlage €150 bis €400.

Fazit: Erdkabel gut planen, dann wird es nicht teuer

Ein Erdkabel zur freistehenden Garage ist gut planbar. Teuer wird es vor allem durch lange Strecken und Pflaster. Wenn du die Route vorab mit dem Betrieb abgehst, den Graben nach Absprache selbst aushebst und gleich ein Leerrohr samt Datenleitung mitverlegst, bleibt der Aufpreis überschaubar und die Garage ist für PV oder ein zweites E-Auto gerüstet.
